للرموز الحجمية ميزة عظيمة عند تمثيل كميات تتفاوت في مقاديرها تفاوتاً كبيراً بما يؤدي إلى عظم مداها وتتلخص طريقة الرموز الحجمية في أن نستخرج الجذور التكعيبية للكميات ونعتبرها أنصاف أقطار للدوائر التي نعطيها الشكل الحجمي، إما برسم شبكة رمزية من خطوط الطول والعرض فوق الدائرة التي ستبدو في هذه الحالة على شكل كرة، أو بطمس مساحة الدائرة باللون الأسود مع ترك مساحة بيضاء في أعلى الكرة ، وقد نعتبر الجذور التكعيبية أطوالاً مباشرة لأضلاع المكعبات أي بدلاً أنصاف أقطار الكرات ، وبعد تجارب لاختيار الشكل الأمثل من المكعبات تستخدم في خرائط التوزيعات ، وجد أن أحسن شكل في هذا الصدد هو المكعب الذي يكون فيه طول ضلع جوانبه ممثلاً لثلاثة أخماس طول ضلع واجهته بحيث تميل هذه الجوانب من 30 درجة إلى 50 درجة عن الخط الأفقى، وتكون جوانب المكعب على يمين الناظر إلى الخريطة (1962 ,Mackay).
ويمكن استخدام مجمعات الأعمدة المكعبة أو كتل المكعبات block-piles بدلاً من المكعبات المستقلة، وهي طريقة كارتوجرافية أوقع في الرسم لأننا نقوم فيها بتركيب المكعبات القياسية الصغيرة بعضها فوق بعضها بحيث تمثل أعمدة من المكعبات بارتفاع معين متراصة بجوار بعضها، وإذا وجدت أجزاء من هذه الأعمدة فعادة ما ترسم في مقدمة الشكل المكعب حتى يسهل حصره المكعبات الصغيرة في هذه الأجزاء.

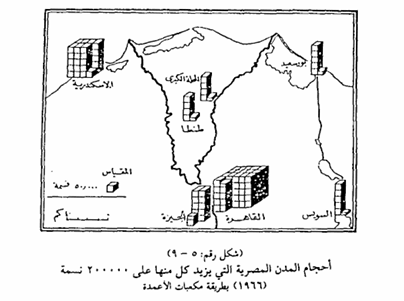

ويشيع استخدام طريقة مجمعات الأعمدة المكعبة بكثرة في تمثيل توزيع سكان المدن والتي تتميز بعظم تركيزها المكانى كما يظهر من الشكل رقم (5 - 9) الذي يوضح توزيع سكان بعض المدن المصرية التي زيد عدد سكان كل 200000 نسمة عام 1966.
