التجميع الذاتي من الاسفل (القعر) الى الأعلى (القمة) Bottom Up Self-Assembly
المؤلف:
أياد محمد علي فاضل العبيدي
المصدر:
التقنية الحياتية النانوية
الجزء والصفحة:
5-12-2016
737
التجميع الذاتي من الاسفل (القعر) الى الأعلى (القمة) Bottom Up Self-Assembly

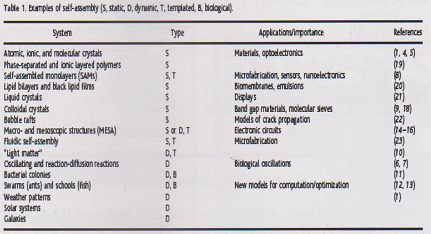

جدول1 : يوضح انظمة التجميع الذاتي وانماطها ، وتطبيقاتها المحتملة واهميتها .
1- الطرائق المعتمدة على التصوير المعدني Lithography based methods
التصوير المعدني الفوتوغرافي التقليدي * conventional photo-lithography
التصوير المعدني الفوتوغرافي * photo-lithography
التصوير المعدني الإلكتروني * electron-lithgraphy
التصوير المعدني الناعم * soft-lithgraphy
التصوير المعدني ذو القلم العميق * deep-pen lithography
التصوير المعدني الفوتوغرافي التقليدي

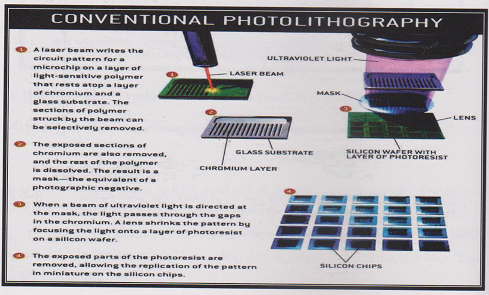

الشكل (1) : يتضمن التصوير المعدني الفوتوغرافي التقليدي من أربعة خطوات رئيسية : تعمل حزمة اشعة الليزر على كتابة (نمط الدارة) pattern circuit لرقاقة مجهرية microchip على طبقة من البوليمر الحساس للضوء والتي تستقر على قمة طبقة من الكروميوم chromium وعلى ركيزة من الزجاج glass
2- التصوير المعدني ذو القلم العميق Deep -Pen lithography
تعتمد التقنية على الترسيب على المقياس النانوي من خلال انتشار (diffusion) المواد والجزيئات عبر رأس او قمة المجس الماسح scaning probe tip الى السطح surface يمكن بهذه التقنية كتابة (طباعة) معالم او هيئات تتراوح بين 10 نانوميتر ولغاية عدة مايكروميترات وقوة التكبير او التوضيح تعتمد على سرعة رأس او قمة المجس وعلى وضوح وحدة الرأس . وأخيراً على ثابت الانتشار للحبر (ink) ويقصد به الجزيئات والدقائق النانوية في قمة المجس .

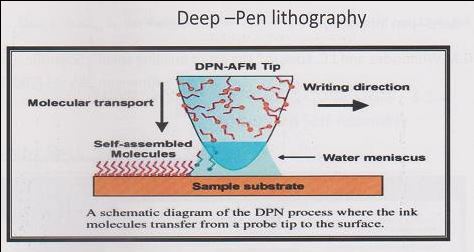

شكل (2) : يبين تقنية التصوير المعدني ذو القلم العميق Deep Pen Lithography
3- التجميع الذاتي من الاسفل الى الاعلى bottom Up Self- assembly
التجميع الذاتي self-assembly لجزيئات الانثراسين Anthracene (الجزئية تشبه النجمة) والتي يعقبها ازدواج oupling)) بين جزيئي والذي يؤدي الى تكوين شبكه networks ثنائية الابعاد تشبه الكاربت (carpit-like)

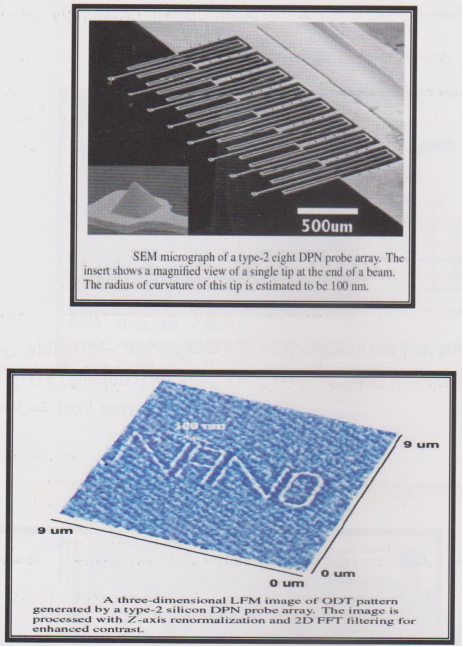

الشكل (3) يمثل التصوير المعدني العميق او ذو القلم العميق (الأعلى) . يوضح اساس التقنية المعتمد على مصفوفة المجس ذو القلم العميق وانبوب ماسح للسيطرة على الالكترونات (الاسفل) : صورة ثلاثية الابعاد .
Bottom Up Self- Assembly
التجميع الذاتي Self- Assembly لجزيئات الانثراسين Anthracene (الجزيئة تشبه النجمة) والتي يعقبها ازدواج (coupling) بين جزيئي والذي يؤدي الى تكوين شبكة networks ثنائية الابعاد تشبه الكاربت (carpet-like)

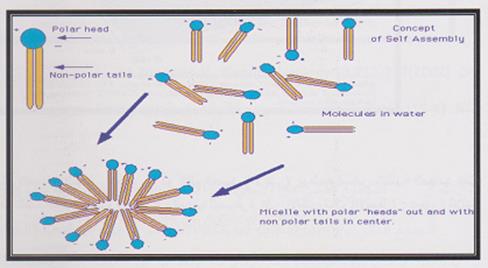

الشكل (4) يبين تقنية التجميع من القعر – القمة
4- نمو التجميع الذاتي self -assembly growth
Self -Assembling Growth
OD Dots

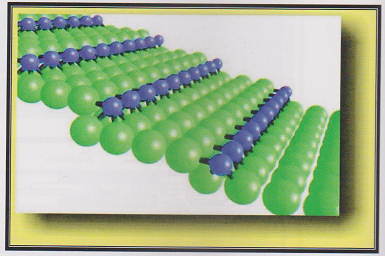

ID nanowires on a vicinal surface

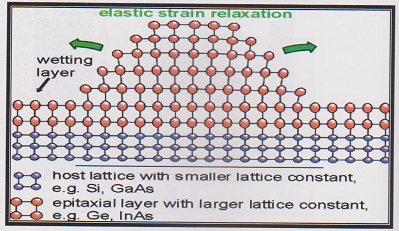

الشكل (5) يبين طريقة نمو التجميع الذاتي
5- الانابيب النانوية الكاربونية مجمعة ذاتيا self-assembly C-nanotubes
Single- Well Carbon Nanotubes

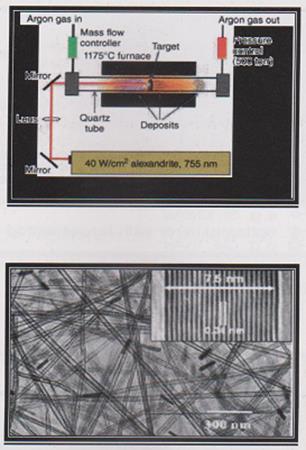

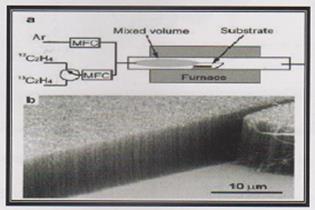

الشكل (6) يبين تقنية تخليق الانابيب النانوية الكاربونية المجمعة ذاتياً
