دائرة كهربائية تحتوي على مقاومة
اذا كان لدينا دائرة كهربائية تتكون من مقاومةR و مصدر جهد متردد متصلين على التوالي كما بالشكل
فأن معادلة فرق الجهد تعطي من:
E = Em sin ωt (1)
و تكون قيمة التيار الذي يمر عبر المقاومة R هو
(2)
حيث أن
Im = Em / R

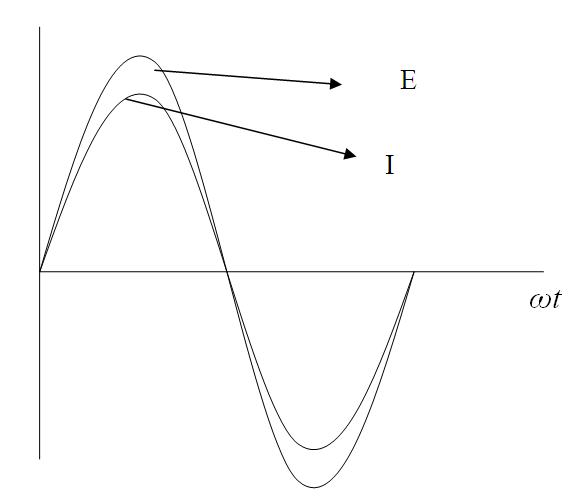

بمقارنة المعادلتين (1) و (2) نلاحظ أنه لا يوجد فرق في الطور بين الجهد و التيار. و يمكن تمثيل ذلك من خلال الشكل الآتي
القدرة التي تستهلكها المقاومة
تعطي القدرة من المعادلة
P = E I (3)
(4)
و من قوانين حساب المثلثات نجد أن:
(5)
من الملاحظ من هذه أن القدرة تتكون من حدين:
إذن القدرة في دورة كاملة تعطي من
(6)
و الشكل الآتي يوضح تغير القدرة في دورة كاملة.
