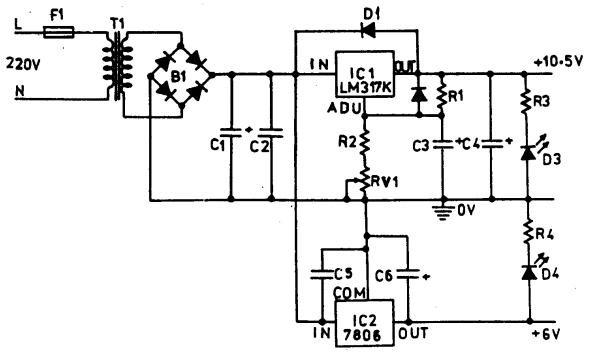

الشكل (1) يعرض دائرة مصدر قدرة يعطى جهد خرج منظم وثابت يساوى V6، وخرج منظم يمكن معايرته بواسطة المقاومةRV₁ يساوى10.5V+ ، وتستخدم هذه الدائرة كمصدر قدرة لدائرة برمجة ذاكرات Prom، ....

عناصر الدائرة:

IC₁ منظم جهد له خرج يمكن ضبطه طراز LM317K.

₂IC منظم جهد ثابت له جهد خرج V6 طراز 7806.

R₁ مقاومة كربونية KΩ1

₂R مقاومة كربونية 1.5KQ

₃ R مقاومة كربونية Ω 680.

R₄ مقاومة كربونية Ω 390.

 RV₁مقاومة متغيرة KΩ1.

 C₁مكثف كيميائي F1500μ وجهد تشغيله V 25.

₂C مكثف سيراميك سعته 100 nF

C₃ C₄ C₅ مكثف كيميائي F10μ وجهد تشغيله V25.

₅ Cمكثف سيراميك سعته nF 270.

  D₁, D₂ثنائی طراز 4002 N1

 D₃, D₄ثنائی مشع قیاسی.

 B₁قنطرة لها تيار أقصى A3 طراز BR3

 T₁محول V 14/220 وسعته VA 20

والجدير بالذكر أن كلا من تعمل على حماية المنظم 317 LM من القصر عند المدخل وعند المخرج ويضيء D₃ للإشارة عن وجود خرج للمنظم IC في حين يضىء D₄ للإشارة عن وجود خرج للمنظم IC₂.
