تمثيل البوابات المنطقية الأساسية AND, OR, NOT باستخدام بوابة :NAND
المؤلف: جهاد دريد / عثمان إرفاعية / باسل عبد الحق / يوسف شقير / إبراهيم محمود
المصدر: الالكترونيات الصناعية
الجزء والصفحة: ص65–66
2023-08-15
4644
+
-
20

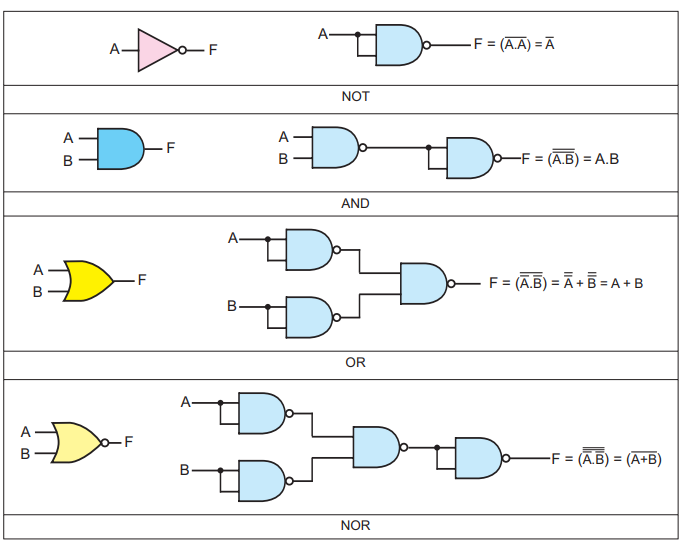

يمكن استبدال البوابات الأساسية باستخدام بوابة NAND فقط كما يلي:
______________________________________________

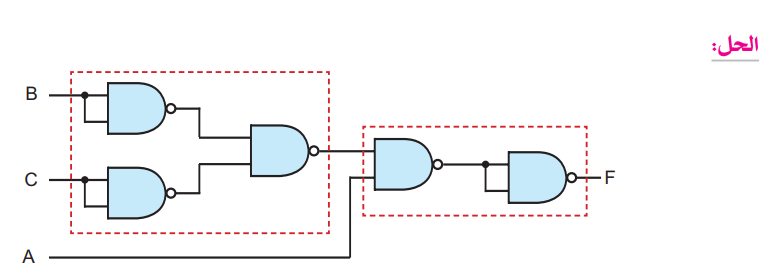

مثال 9:

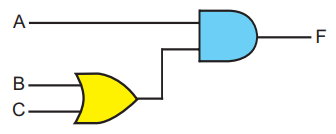

أعد بناء الدارة التالية باستخدام بوابات لا / و NAND فقط.
ملاحظة: إذا التقت بوابتا NOT متتاليتان، يتم الغاؤهما.
