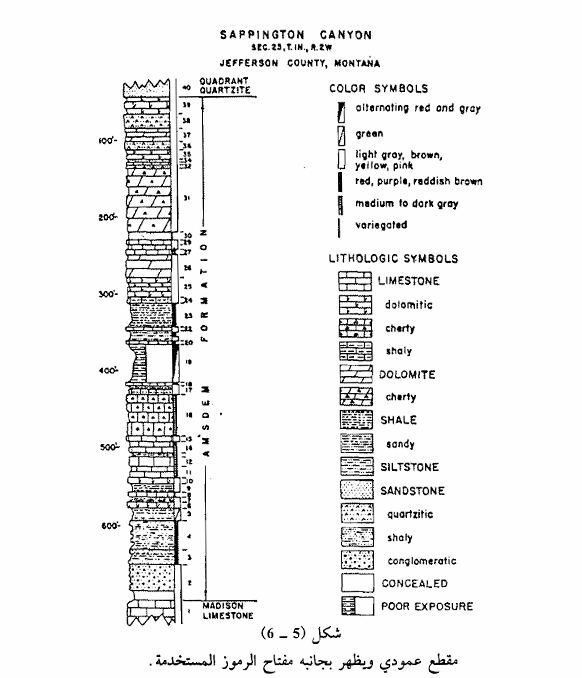

إن اتجاهين أو أكثر لمقاطع عمودية يمكن أن ترسم وذلك بتنظيمها حسب مقاطع عمودية مختلفة، وترسم بينها خطوط المضاهاة ، كما أن المسافات بين مواقع المقاطع العمودية تملأ بالصخور التي تمثلها بدلاً من تركها خطوطاً لوحدها كما في الشكل السابق (5 ـ 6) و (5 ـ 7) وحين إكمال الرسم يظهر لنا شكل يشبه السياج الخارجي الذي يحيط بأرض منبسطة، لذا فقد أطلق على هذه الأنماط من الخرائط الطباقية اسم مخطط سياج Fence diagram. وهذه الخريطة تعطي فكرة عن المنطقة برمتها ولكنها تفتقر إلى التفصيلات الدقيقة لاحظ في الشكل المذكور طريقة رسم مقياس الرسم الأفقي أسفل الشكل والعمودي إلى الجانب وهناك أنواع أخرى من الخرائط الطباقية الطلبة بإنجازها خلال المادة العملية لمادة الطبقية وكذلك الترسيبية ومنها خرائط السحنة وخرائط السماكة المتماثلة.
