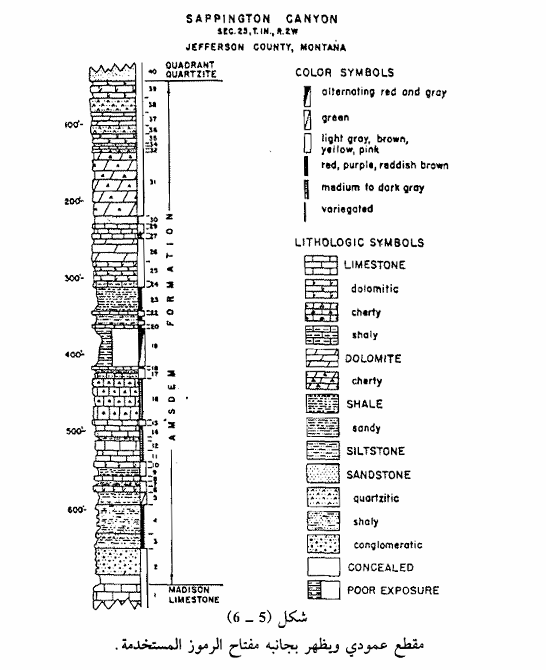

إن المقاطع العمودية هي أكثر الطرق فائدة واستخداماً في عرض المعلومات الطباقية لمقاطع مقيسه وهي تظهر تعاقب الصخور وعلاقاتها وسمكها وتبرز صفاتها الصخرية باستخدام الرموز المتداولة ويدون الجيولوجي المقياس العمودي للمقطع بالإضافة إلى مفتاح الرموز المستخدمة (Legend) لاحظ الشكل (5 ـ 6) الذي يمثل مقطعاً طباقياً عمودياً.

إن الرموز التي يختارها الجيولوجي للتعبير عن الصفات الصخرية هي شخصية، إلا أن الجيولوجيين في مختلف مناطق العالم قد اعتادوا على استعمال رموز خاصة للدلالة على صفات صخرية معينة ونحن نفضل الاستمرار في استخدامها وعدم تبديلها ومثالها رموز الحجر الجيري - الحجر الرملي - الطفل - المارل.

كما استخدم بعض الجيولوجيين رموزاً خاصة للألوان في حالة عدم تلوين الطبقات الصخرية للدلالة عليها والشكل (5 - 6) يمثل تلك الحالة، حيث نلاحظ بأن الجيولوجي قد وضع إلى اليمين من مقطعه الطباقي رموزاً تمثل ألوان الطبقات. وإذا كانت هناك دراسات لبقايا غير ذائبة مثلاً فبالإمكان وضعها بعمود صغير إلى جانب المقطع العمودي الرئيسي.
