هناك بعض المفاهيم يجب فهمها قبل الدخول في كيفية رسم مكاشف الطبقات المائلة كالتالي:

ــ (رموز الميل الجيولوجية) زاوية الميل ومقدار الميل واتجاه الميل.

وهذه تشير إلى الاتجاه الذي تميل فيه مستويات طبقات الصخور الممثل منكشفها على الخارطة وكذلك درجة ميل هذه المستويات عن المستوى الأفقي وهنا تجدر الإشارة إلى أن ميل أي طبقة صخرية يقدر بقيمة الزاوية المحصورة بين أي من سطحي الطبقة والمستوى الأفقي القاطع لأي منه.

ــ مكاشف الطبقة المائلة هي النقاط التي يتقاطع فيها خطوط الكنتور مع خطوط المضرب السطح الطبقة اللذان يحملان نفس الارتفاع. وبالتالي فان مكشف الطبقة عبارة عن نقطة مشتركة بين سطح الطبقة وسطح الأرض، ذلك لأن خطوط المضرب تبين الارتفاعات على سطح الطبقة كما تبين خطوط الكنتور الارتفاعات على سطح الأرض، لذلك فإن أي نقطة يتساوى عندها قيمة خط الكنتور وخط المضرب تعتبر نقطة مكشف.

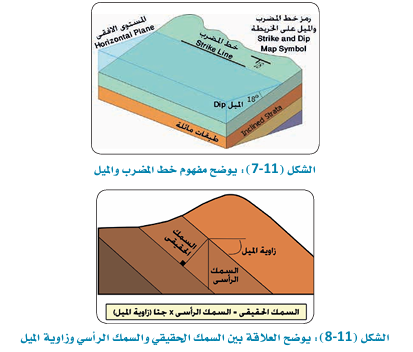

ــ رموز الاتجاه الامتدادية أو رموز المضرب (Strike Line)

وهذا يشير إلى الاتجاه الجغرافي الذي يمتد أو يضرب فيه مستوى سطح أي طبقة صخرية وذلك بالنسبة للجهات الأربع ولذلك فإن مثل هذه الخطوط تعرف بخطوط الامتداد أو خطوط المضرب ولقد أتفق على أن يمثل كل من اتجاهي امتداد الطبقة في الطبيعة واتجاه ميلها ودرجته عن المستوى الأفقي برمز واحد يكون على هيئة خطين صغيرين متعامدين على بعضهما البعض مختلفين في الطول حيث يشير الخط الأطول إلى الاتجاه الجغرافي بينما يشير الخط الأصغر طولا إلى الاتجاه الذي تكون فيه درجة الميل أقصى قيمة وتكون هذه القيمة مكتوبة عند نهاية هذا الخط الأصغر.

ــ الفرق بين السمك الحقيقي والسمك الرأسي السمك الحقيقي ( True thickness يقدر بقياس المسافة العمودية على سطحي الطبقة العلوي والسفلي أما السمك الرأسي (Vertical thickness) للطبقة ذاتها فهو يقاس بالمسافة الرأسية المحصورة بين سطحي الطبقة العلوي والسفلي ، أي أنه في حالة الطبقة الأفقية يكون السمك الرأسي مساويا للسمك الحقيقي من خلال حساب المثلثات يتضح أن السمك الحقيقي = السمك الرأسي × جتا (زاوية الميل).

ــ القطاع الجيولوجي Geological Cross Section

لكي تظهر الطبقات بدرجات ميلها الحقيقي وهي المدونة على الخارطة يجب على الجيولوجي اختيار اتجاه هذا القطاع عبر مسطح الخارطة بحيث يكون عموديا على الاتجاه الذي تميل فيه الطبقات في الطبيعة.

- خط المضرب Strike خط المضرب هو ذلك الخط الوهمي الناتج من تقاطع أي مستوى على ارتفاع معين مع سطح الطبقة المائل وعلى ذلك تكون خطوط الامتداد الناتجة عن تقاطع أي سطح طبقة مائلة مع مستويات عديدة ومختلفة الارتفاعات دائما أفقية ومتوازية وذات قيم ارتفاعات مختلفة تتناسب وارتفاعات المستويات الأفقية المختلفة القاطعة لسطح الطبقة. وجدير بالذكر أن تحديد اتجاه خطوط الامتداد لسطح طبقة مائلة على الخارطة الطبوغرافية وكذلك تعيين قيم ارتفاعات كل منها بالنسبة للآخر هما في غاية الأهمية حيث بدونهما لا يمكن تمثيل مكشف سطح الطبقة المائلة على الخرائط الطبوغرافية وخاصة إذا علمنا أن كل خط كنتور وامتداد لها نفس الارتفاع يتقاطعا على مسطح الخارطة عند عدد من النقاط التي لابد وأن ينكشف أو يظهر عندها سطح الطبقة المراد تمثيله على الخارطة. فإذا أمكن تحديد هذه النقط على الخارطة في هذه الحالة يمكن أن يتم التوصيل بينهما بخط واحد لتحديد منكشف أي من سطحي الطبقة وليكن العلوي منها ، فإذا ما أردنا بـتمثيل منكشف الطبقة كاملا بسطحيها العلوي والسفلي فلابد من معرفة السمك الرأسي ذلك بعد لهذه الطبقة وفي هذه الحالة يمكن استخدام خطوط الامتداد المرسومة للسطح العلوي بعد تغيير قيم ارتفاعاتها وذلك بطرح قيمة السمك الرأسي للطبقة وبذلك يمكن تحديد خطوط الامتداد للسطح السفلي للطبقة، يجب ملاحظة أن الفارق المضربي لابد وأن يساوي الفارق الكنتوري مع مراعاة مقياس الرسم.
