أجهزة بيان درجة الحرارة

للموازنة بين حماية المحول من الارتفاع الزائد في درجات الحرارة، والسماح في الوقت نفسه للمحول بالتحميل عن أقصى درجة حرارة مسموح بها ، فقد زودت جميع المحولات بأجهزة حماية، وأجهزة لبيان درجة الحرارة. فمثلاً محولات التوزيع الصغيرة تجهز بقاطع يوصل على التوالي في دائرة الملف الثانوي، ويثبت خارج المحول، فيمر تيار الحمل في هذا القاطع، ويحتوي القاطع على شريحة من إزذواج معدني. تتأثر هذه الشريحة بزيادة التيار اوإنخفاضه مما يؤدي الى إرتفاع درجة حرارتها أو إنخفاضها وتتأثر ايضاً عند إرتفاع درجة حرارة الزيت أو إنخفاضه بنفس الدرجة ، وبالتالي فإن حالة الشريحة تمثل درجة الحرارة في ملفات المحول. وعند وصول درجة حرارة الشريحة الى أقصى درجة حرارة تشغيل مسموح بها للملفات يفصل القاطع آليا. شكل (1) يوضح أبسط أنواع الاجهزة المستخدمة لقياس درجة حرارة الزيت، إنتاج شركة (General Electric) الامريكية، والجهاز عبارة عن ترمومتر كحولي، مغمور في زيت ساخن، ومتصل بأنبوبة مرنة حتى المبين. عند إرتفاع درجة حرارة الزيت يسخن الكحول في تجويف الترمومتر، فيتمدد ويزيد الضغط في الانبوبة المرنة وينتقل الى مؤشر المبين ، فيتحرك فوق تدريج درجات الحرارة وعند إنخفاض درجة الحرارة ، ينخفض الضغط ويتحرك المؤشر في إتجاه الانخفاض على التدريج. تجهز بعض هذه المبينات بمؤشرين أحدهما يشير الى أقصى درجة حرارة مسموح بها ، ويشير الاخر الى درجات الحرارة الفعلية. ويجهز المبين عادة بنقط تلامس تقفل عند درجات حرارة مختارة ، تستخدم في تشغيل مراوح التبريد أو المضخات (في حالة نظام تبريد يحتوي على مضخة) أوتعطى أشارة إنذار أو تفصل المحول. شكل (2) يوضح نوع آخر من أجهزة قياس درجة الحرارة إنتاج السويد، شكل (3) أ يوضح الدائرة الداخلية لهذا النوع.

في محولات القدرة الكبيرة يستخدم ترمومتر لقياس درجة حرارة الملفات وهو موضح في شكل (4) أ. يعطي هذا الترمومتر قراءة درجة حرارة أعلى نقطة سخونة بالملفات يتكون الجهاز من عنصر ترمومتري (مقاومة أو مستودع زئبقي أو مزدوج حراري) يوضع في تجويف به زيت في أعلى مستوى للزيت في الخزان، ويتصل بالدوائر الثانوية لمحول تيار (يمثل تيار الحمل بالملفات) شكل (4) ب يوضح الاتصال بين المقاومة ومحول التيار ومبين درجة الحرارة. يتم توصيل محول التيار على أحد أوجه المحول

شكل (1)

فقط (ملفات أحد الاوجه فقط). المبين مجهر بنقطتي تلامس تستخدم لاعطاء أنذار أو فصل للقاطع ، أو تشغيل مجموعة مراوح التبريد

شكل (2)

شكل (3)

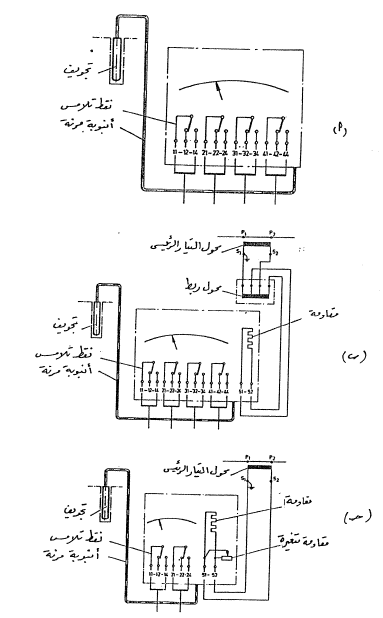

شكل (2) يمكن أن يكون أيضاً جهاز لقياس درجة حرارة الملفات إذا تم تجهيزه بمقاومة داخلية، كما في الدائرة المكافئة له في شكلي (3) ب ،ج. شكل (4) يعطي توضيحاً للإتصال بين تجويف الترمومتر، وملف التسخين ، ومحول التيار.

شكل (4)

يمكن إستخدام طريقة أخرى لقياس درجة حرارة الملفات ، وهي ما يعرف بطريقة القنطرة، كما في شكل (5). في هذه الحالة لا يستخدم ترمومتر، ولكن يتم توصيل محول تيار على ملفات المحول. ويتم توصيل الملف الثانوي لمحول التيار مع ملف تسخين، مع العلم بأن كمية الحرارة المولدة في هذا الملف تتناسب مع كمية الحرارة الناتجة من ملفات المحول. يتم وضع مقاومة حثية داخل ملف التسخين، والتي يتصل طرفيها مع القنطرة، كما تغذي القنطرة بدائرة تيار مستمر (d.c). عند مرور تيار بملف المحول ترتفع درجة حرارة ملف التسخين، وبالتالي ترتفع درجة حرارة المقاومة، وتصبح القنطرة في حالة عدم إتزان. يستدل على حالة عدم إتزان القنطرة من خلال فولتمتر مدرج، بحيث يعطي قراءة مباشرة لدرجة الحرارة. في حالة التحميل العادي تكون القنطرة متزنة. وأي حالة عدم إتزان للقنطرة يعطي مؤشرا بإرتفاع درجة حرارة الملفات.

شكل (5)

مثال لضبط مبين درجة حرارة الزيت :

- درجة حرارة تشغيل لمراوح  55 م

- درجة حرارة اعطاء إنذار 99 م

- درجة حرارة فصل القاطع 105 م
