وقاية الأعطال الارضية المقيدة Restricted Eartli Fault Protection

جهاز الوقاية ضد الاعطال الارضية يتم توصيله في دائرة محصلة محولات التيار، أي يتم توصيل الملفات الثانوية لمحولات التيار على التوازي ثم يتم توصيل ملف جهاز الوقاية في دائرة التجميع لهم، كما في شكل (1)، وهذا الجهاز يحمي المحول ضد الاعطال الارضية، سواء كانت توصيلة الملفات دلتا أو نجمة غير مؤرضة. اذا كان أحد ملفي المحول موصل دلتا أو نجمة غير مؤرضة كما في شكلي (1) أ، ج، فإنه بإستخدام جهاز الوقاية ضد الاعطال الأرضية المقيد ، سوف تتم حماية المحول من الاعطال الارضية على هذا الملف فقط. بينما يوضح الشكلان (1) ب، د طريقة توصيل جهاز الوقاية في حالتي توصيلة ملف المحول نجمة مؤرضة ذات ثلاثة اطراف أو أربعة أطراف.

شكل (1)

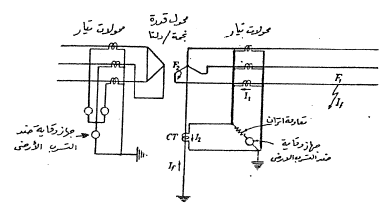

يوضح شكل (2) محول قدرة موصل نجمة / دلتا ، حيث يتم توصيل جهاز ضد الأعطال الارضية المقيد على الناحية الموصلة نجمة في حالة حدوث قصر عند الموضع F₁ يمر التياران I₁, I₂ بالملفات الثانوية المحولات التيار، ويمر بالجهاز محصلة التيارين I₁, I₂، وهي تهمل لصغرها ، بينما عند حدوث قصر عند الموضع وF₂ فانه يمر تيار I₂ فقط الذي يعمل على تشغيل الجهاز. وعلى ذلك لا يعمل جهاز الوقاية ضد الاعطال الارضية في حالة حدوث قصر بعد محولات التيار.

شكل (2)

عند حدوث قصر قريب جدا من نقطة تعادل المحول، يكون التيار المار صغيرا، وعلى ذلك يجب ان يكون الجهاز ذا حساسية عالية، وغالباً ما يعمل الجهاز عند حوالى 15 من قيمة التيار المار بملtات المحول.
